| JDF5071JGK4高空作業車 主要技術參數 |
| 產品名稱： |
高空作業車 |
外型尺寸： |
8100×2320×3350(mm) |
| 底盤型號： |
DFA1080SJ12D3 |
貨廂尺寸： |
××(mm) |
| 總質量： |
7490(Kg) |
接近/離去角： |
24/12(°) |
| 額定質量： |
(Kg) |
前懸后懸： |
1210/2430(mm) |
| 整備質量： |
7295(Kg) |
最高車速： |
95(km/h) |
| 發動機 |
發動機生產企業 |
排量 |
功率 |
YC4E140-42
ISB3.9-125E40A
CY4102-CE4C
YN38CRD1
YC4FA120-40 |
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風朝陽朝柴動力有限公司
昆明云內動力股份有限公司
廣西玉柴機器股份有限公司 |
4260
3900
3856
3760
2982 |
103
92
91
95
88 |
| 排放標準： |
GB3847-2005,GB17691-2005 國Ⅳ |
| 軸數： |
2 |
前輪距： |
1770,1831,1740,1845/1586,1640,1610,1680(mm) |
| 軸距： |
3800 |
后輪距： |
1586,1640,1610,1680(mm) |
| 輪胎數： |
6 |
輪胎規格： |
7.50-16 14PR,7.50R16 14PR,8.25-16 12PR,8.25R16 12PR |
| 燃料種類： |
柴油 |
彈簧片數： |
8/10+7,11/9+7 |
| 軸荷： |
2990/4500 |
駕駛室乘人數： |
3 |
| 整車備注： |
隨底盤選裝駕駛室;后伸660mm;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×190(mm),后下部防護裝置離地高度:530mm. |
| 多方位圖： |
|
| 專用性能： |
|
| 免征公告： |

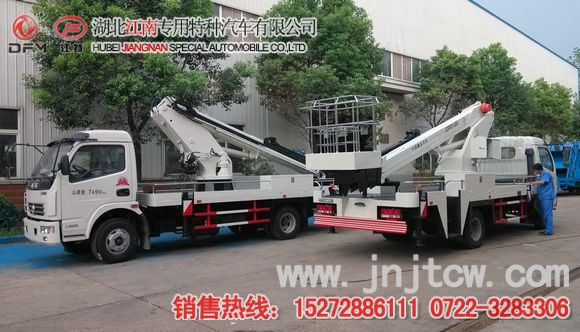

JDF5071JGK4型東風20米伸縮臂高空作業車免征公告
| 車輛名稱 |
車輛類型 |
生產廠家 |
備注 |
| 高空作業車 |
|
|
第33冊第16頁 | |
| 需要更多資料及產品圖片請直接與我公司聯系，我們會為您提供最好的服務! |

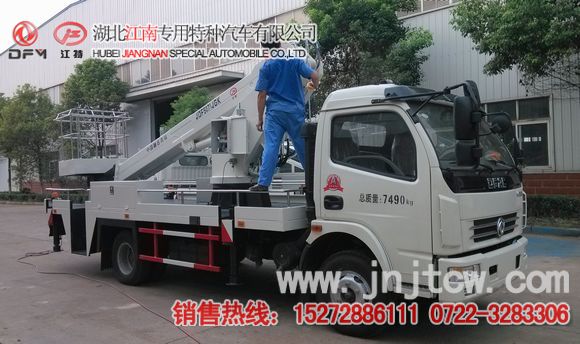

JDF5071JGK4型東風20米伸縮臂高空作業車底盤配置
東風多利卡單排駕駛室，匹配朝柴120馬力國四發動機，3.8米軸距，192車架，2.5噸前橋，4.5噸后橋，7.50-16輪胎，單排可翻轉駕駛室，24伏電池，無空調，有動力轉向，氣剎，有離合助力。
上裝配置

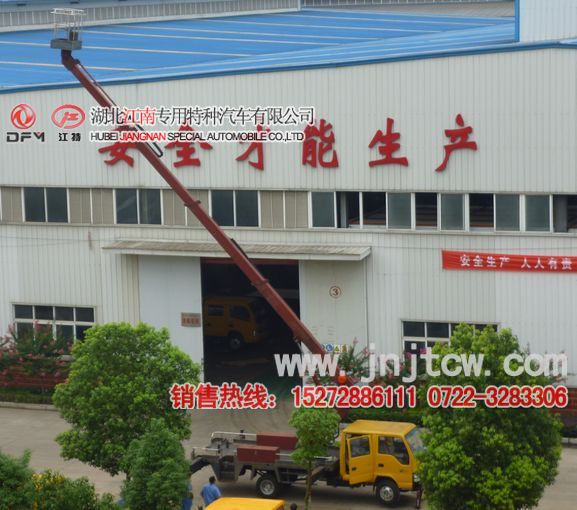

最大作業高度 20米
最大工作半徑 駕駛室后部區域最大作業半徑11.5米
額定平臺載荷 200Kg（工作斗承載）
回轉角度 360度連續回轉

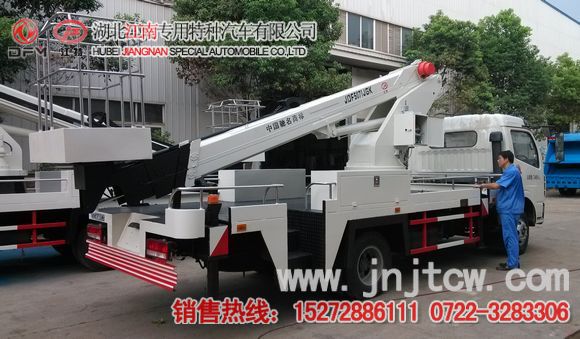

臂架
1.臂架形式：伸縮臂式
2.采用高強度鋼板制作而成，全伸縮工作臂，內置液壓驅動機構，驅動力強，結構緊湊，機動性好，作業范圍大，運行平穩迅捷
3.駕駛室后部區域最大作業半徑：11500mm
4.最大作業高度：20000mm，最大作業高度時的作業半徑2920mm
5.回轉型式：360度連續回轉
6.回轉速度：≤2r/min，采用低速大扭矩柱塞馬達接合行星齒輪減速機，配液壓強力制動系統
支腿
1.形式：H型支腿 ，可單獨操作也可聯動，適應能力強，跨距大，穩定性好
2.縱向跨距4米，橫向跨距4米,支腿跨距大，穩定性好，支腿爆閃燈，用于作業時支腿示廊，發出光報警信號

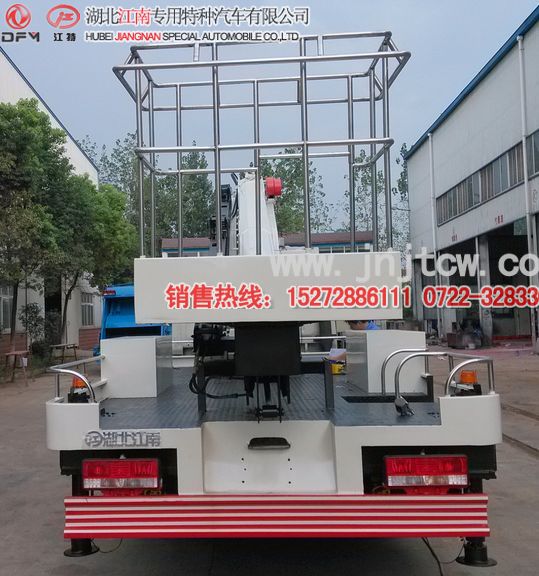

工作平臺
1.工作斗后置，額定載荷限載200kg ，底板采用防滑鋼板，方便人員進出，降低整車重心。
2.自動調平機構，帶手動調平控制功能
3.工作平臺可360度連續回轉
液壓系統
1.額定工作壓力20Mpa，壓力隨負載自動調節，降低能耗
2.可時刻監視液壓閥系統工作壓力
3.選用進口液壓閥對液壓系統進行安全保護
4.設有上車操作和下車操作轉換控制手柄，實現上下車互鎖
5.進口液壓閥調節臂架運行速度
控制系統
1.操作系統可實現100m內無線遙控和有線控制（具有優先控制權）
2.臂架動作可實現無級調速控制，微動性好，操作手柄均可自動復位：操作面板均帶緊急停止按鈕，可對臂架動作進行緊急停止，按鈕可手動復位
3.臂架控制采用全電腦自動安全控制，實時臨控工作平臺工作關狀態
4.配備各類傳感器，對危險工況進行檢測、分析、報警、并自動限制臂架運動，提高安全性能和避免誤操作
5.可對發動機進行遠程控制，操縱發動機啟動熄火，節約燃油
安全配置
1.配有應急動力單元，可實行應急收車
2.系統設過載保護網，油壓超過定值，自動卸載
◆ 生產周期：現貨供應
◆ 免費售后：車輛正常行駛一年或三萬公里
◆ 價格：請來電咨詢（楊新華）15272886111 15972776605 |
