| JDF5071JGKQ4型五十鈴20米伸縮臂高空作業車 主要技術參數 |
| 產品名稱： |
高空作業車 |
外型尺寸： |
7950×2100×3250(mm) |
| 底盤型號： |
QL1070A1KWY |
貨廂尺寸： |
××(mm) |
| 總質量： |
6810(Kg) |
接近/離去角： |
24/12(°) |
| 額定質量： |
(Kg) |
前懸后懸： |
1015/2470(mm) |
| 整備質量： |
6485(Kg) |
最高車速： |
105(km/h) |
| 發動機 |
發動機生產企業 |
排量 |
功率 |
| 4KH1-TCG40 |
慶鈴五十鈴(重慶)發動機有限公司 |
2999 |
88 |
| 排放標準： |
GB17691-2005(國Ⅳ),GB3847-2005 |
| 軸數： |
2 |
前輪距： |
1504/1425(mm) |
| 軸距： |
3815 |
后輪距： |
1425(mm) |
| 輪胎數： |
6 |
輪胎規格： |
7.00-16 14PR,7.00R16 14PR |
| 燃料種類： |
柴油 |
彈簧片數： |
8/6+5 |
| 軸荷： |
2090/4720 |
駕駛室乘人數： |
2+3 |
| 整車備注： |
隨底盤選裝加寬前保險杠;后伸650mm;側面防護及后下部防護裝置材料材質:Q235,側面防護裝置連接方式:焊接;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):30×180(mm),離地高度:530mm. |

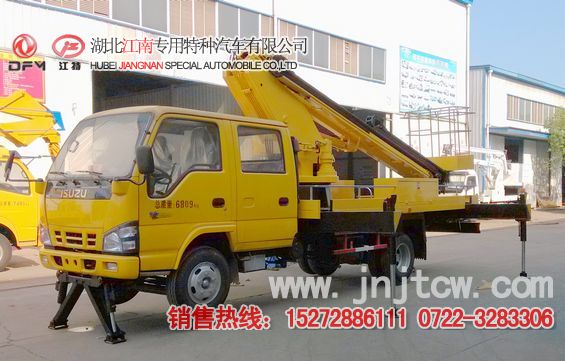

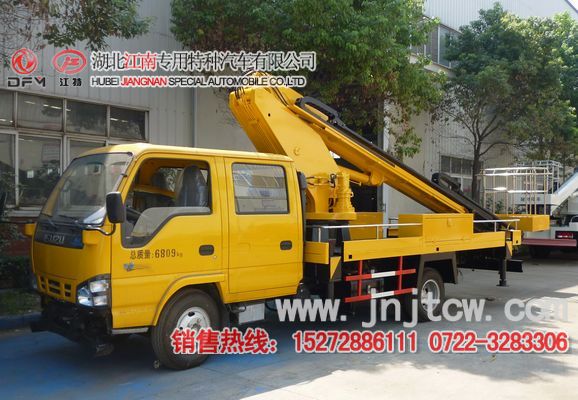

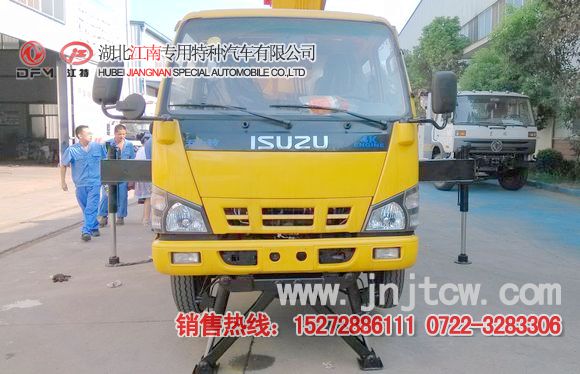

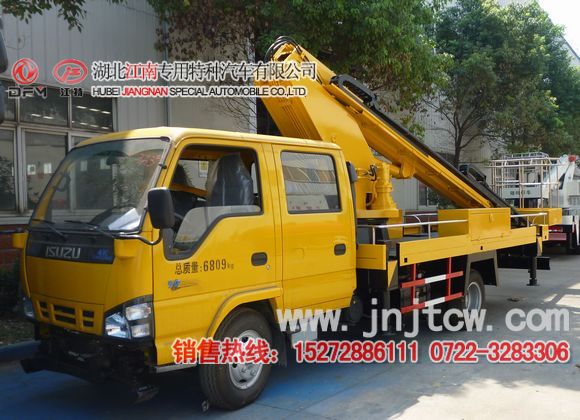

| 多方位圖： |
|
| 專用性能： |
|
| 免征公告： |
JDF5071JGKQ4型五十鈴20米伸縮臂高空作業車免征公告
| 車輛名稱 |
車輛類型 |
生產廠家 |
備注 |
| 高空作業車 |
高空作業車 |
|
第38冊第27頁 | |
| 需要更多資料及產品圖片請直接與我公司聯系，我們會為您提供最好的服務! | JDF5071JGKQ4型五十鈴20米伸縮臂高空作業車底盤配置
JDF5071JGKQ4型五十鈴20米伸縮臂高空作業車采用600P級別國四底盤，匹配120馬力五十鈴國四發動機，配置五十鈴MSB五檔變速箱，冷暖空調，助力雙排前橋2噸，后橋4.8噸， 7.00-16輪胎。
上裝配置

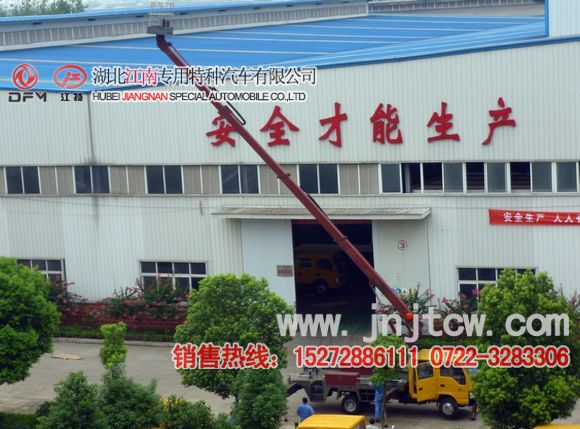

最大作業高度 20米
最大工作半徑 駕駛室后部區域最大作業半徑11.5米
額定平臺載荷 200Kg（工作斗承載）
回轉角度 360度連續回轉
臂架
1.臂架形式：伸縮臂式
2.采用高強度鋼板制作而成，全伸縮工作臂，內置液壓驅動機構，驅動力強，結構緊湊，機動性好，作業范圍大，運行平穩迅捷
3.駕駛室后部區域最大作業半徑：11500mm
4.最大作業高度：20000mm，最大作業高度時的作業半徑2920mm
5.回轉型式：360度連續回轉
6.回轉速度：≤2r/min，采用低速大扭矩柱塞馬達接合行星齒輪減速機，配液壓強力制動系統
支腿
1.形式：H型支腿 ，可單獨操作也可聯動，適應能力強，跨距大，穩定性好
2.縱向跨距4米，橫向跨距4米,支腿跨距大，穩定性好，支腿爆閃燈，用于作業時支腿示廊，發出光報警信號

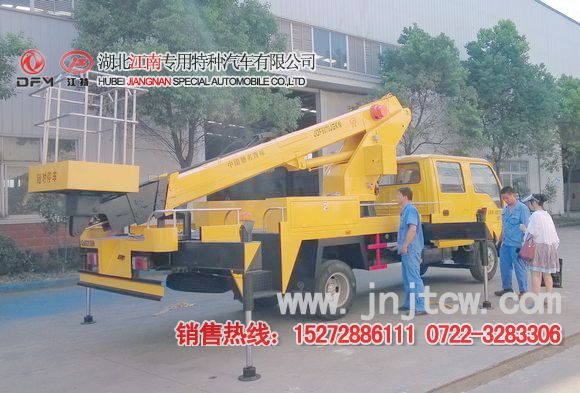

工作平臺
1.工作斗后置，額定載荷限載200kg ，底板采用防滑鋼板，方便人員進出，降低整車重心。
2.自動調平機構，帶手動調平控制功能
3.工作平臺可360度連續回轉
液壓系統
1.額定工作壓力20Mpa，壓力隨負載自動調節，降低能耗
2.可時刻監視液壓閥系統工作壓力
3.選用進口液壓閥對液壓系統進行安全保護
4.設有上車操作和下車操作轉換控制手柄，實現上下車互鎖
5.進口液壓閥調節臂架運行速度
控制系統
1.操作系統可實現100m內無線遙控和有線控制（具有優先控制權）
2.臂架動作可實現無級調速控制，微動性好，操作手柄均可自動復位：操作面板均帶緊急停止按鈕，可對臂架動作進行緊急停止，按鈕可手動復位
3.臂架控制采用全電腦自動安全控制，實時臨控工作平臺工作關狀態
4.配備各類傳感器，對危險工況進行檢測、分析、報警、并自動限制臂架運動，提高安全性能和避免誤操作
5.可對發動機進行遠程控制，操縱發動機啟動熄火，節約燃油
安全配置
1.配有應急動力單元，可實行應急收車
2.系統設過載保護網，油壓超過定值，自動卸載
◆ 生產周期：現貨供應
◆ 免費售后：車輛正常行駛一年或三萬公里
◆ 價格：請來電咨詢（楊新華）15272886111 15972776605 |
